Güteraufzug Typ ISO-L

Güteraufzug mit bodenbündigen Drehtüren

Standard entsprechend der Maschinenrichtlinie 2006/42/EG

Serienmäßige Grundausstattung:

Gerüst

  • Stahlgerüst (nur für den Einbau in einem tragenden Schacht)
  • Kaltgewalzte Spezialprofile in verzinkter Ausführung
  • Vormontiert in 2-m-Segmenten mit Schienen T 45 x 5 mm
  • Fahrwegverkleidung asu verzinktem Stahlblech für Frontseite
  • Aufsetzpuffer Ø 80 mm

Fahrkorb

  • Tragkraft 300 — 500 kg
  • Bis zu 2 Beladungsseiten
  • Mit Fangvorrichtung für betretbare Räume unter dem Schacht
  • Breite 800 — 1000 mm
  • Tiefe 800 — 1000 mm
  • Höhe 1200 — 2000 mm
  • Breite, Tiefe und Höhe im Rastermaß 25 mm
  • Abkantbauweise aus verzinktem Stahlblech
  • Beidseitige einstellbare Führungsschuhe inklusive Notführung
  • Ausgleichvorrichtung an der Tragmittelaufnahme
  • Überlasteinheit

Drehtüren

  • Breite 800 — 1000 mm
  • Höhe 1200 — 2000 mm
  • Breite und Höhe im Rastermaß 25 mm
  • Einflügelige Drehtür
  • Manuell betätigt
  • Aus verzinktem Stahlblech
  • Türanschlag frei wählbar
  • Stabiler Kunststoff Türgriff
  • Nach DIN 18090
  • Türrahmen aus verzinktem Stahlblech
  • Türverschluss gutachterlich beurteilt durch den TÜV

Triebwerksraumtür

  • Breite 800 — 1000 mm
  • Höhe 600 mm
  • Verzinkte Drehtürflügel (2-flügelig)
  • Vorreiberschloss
  • Türrahmen aus verzinktem Stahlblech
  • Türblatt plan zum Türrahmen

Triebwerk

  • Schneckenradgetriebe mit werksseitiger Ölfüllung
  • Normmotor IP54
  • Scheibenbremse
  • Handrad
  • Drehstrom 400 V / 50 Hz nach IEC
  • Seiltrommel Ø 240 mm und Umlenkrolle Ø 250 oder 200 mm für 2 Seile Ø 5 oder 6 mm
  • Aufhängung 2:1

Steuerung

  • Mikroprozessorsteuerung (SPS)
  • Schaltschrank 600 x 600 x 210 mm (B x H x T)
  • Hol- und Sendesteuerung 24 V
  • Sicherheitskreis 48 V
  • Komplett vorverdrahtet und anklemmbar
  • Im Tableau jeder Ladestelle:
  • Ein Hol- und Sendetaster für jede Haltestelle
    Akustisches Einfahrsignal
    Standortanzeige
    "Überlast"-Anzeige
    "Besetzt"-Anzeige
  • Motorschutzschalter
  • Hauptschalter
  • Triebwerksraumbeleuchtung mit Schalter und Steckdose

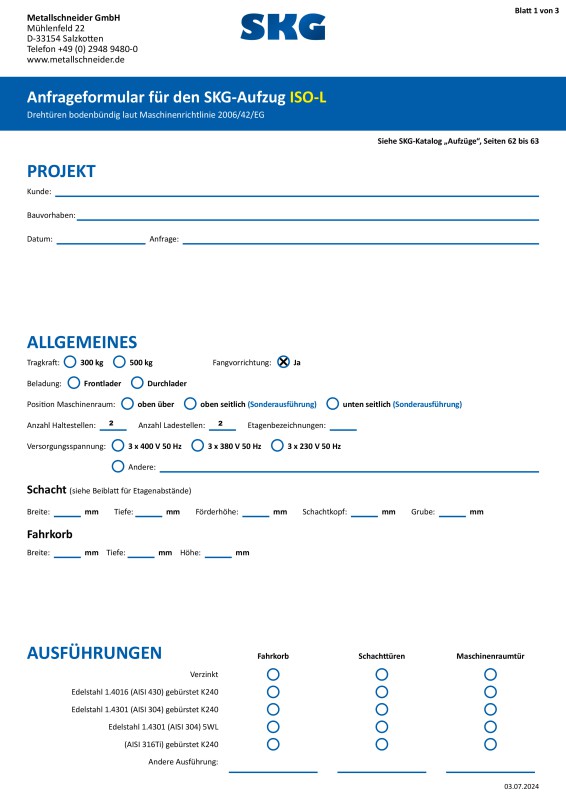

Downloads
